智能手機已成為我們生活中不可或缺的一部分,而其中的核心組件之一便是PCB線路板。PCB(PrintedCircuitBoard)線路板是一種基于電子印刷技術制作的電子元器件的機械支撐體,它具有連接和支持電子元件以及為電子設備提供電力和信號傳輸的功能。那么,智能手機PCB線路板的生產流程是怎樣的呢?

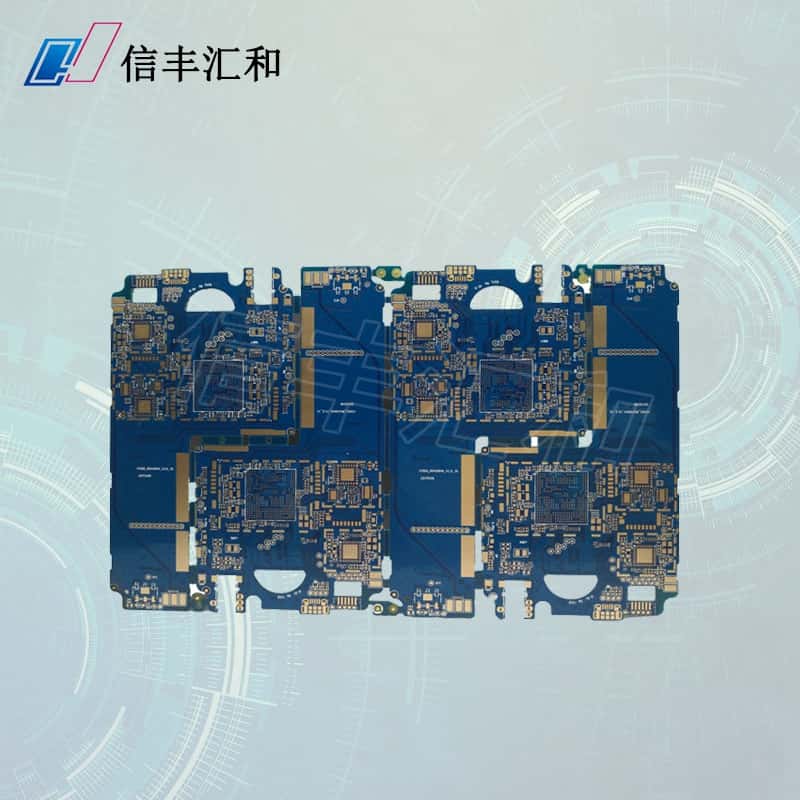

智能手機PCB線路板是什么,手機線路板的生產流程

首先,智能手機PCB線路板的制造通常分為設計、成型、制版、印刷、裝配和測試幾個關鍵步驟。

設計階段是整個PCB制造流程的首要步驟。設計師通過專業的設計軟件將電路圖轉化成PCB設計圖,并確定線路板的尺寸、層數、焊盤類型等參數。在設計階段,必須充分考慮電路的功耗、EMI/EMC性能、防靜電等因素,以確保線路板的穩定性和可靠性。

成型階段是將設計好的PCB圖紙轉化為實際線路板的過程。常用的成型材料包括玻璃纖維、聚酰亞胺等。在成型過程中,首先根據PCB設計圖制作基材,然后經過一系列加工工序,如化學蝕刻、覆銅、鉆孔等,最終得到具有預定線路和孔徑的PCB線路板。

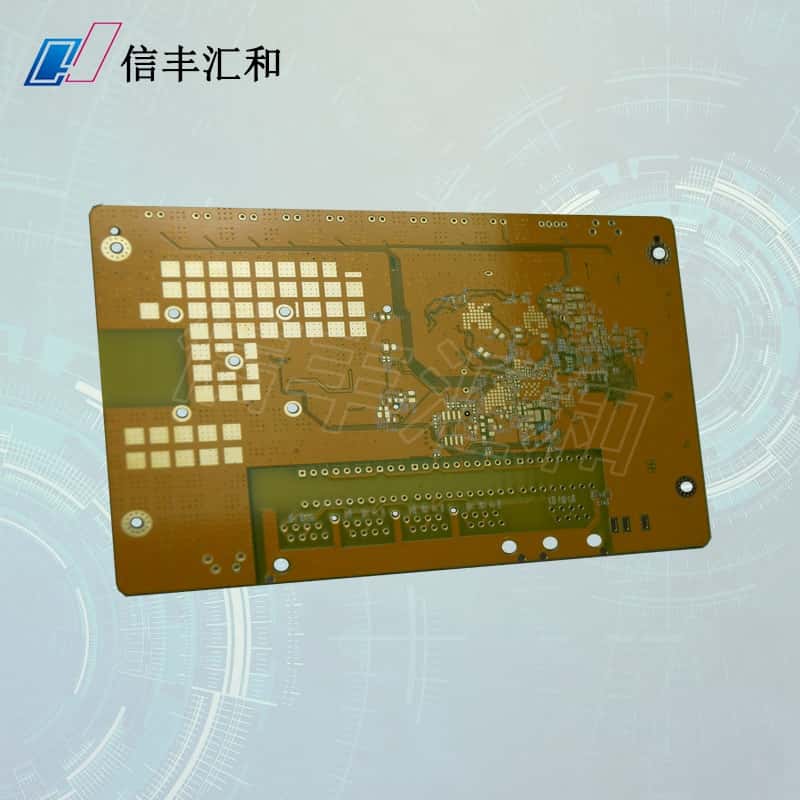

智能手機PCB線路板是什么,手機線路板的生產流程

制版階段是將制作好的PCB線路板圖紙轉移到銅板上以供印刷的過程。制版通常通過光刻技術來實現,即將PCB線路板圖紙轉移到光敏膜上,然后通過曝光和腐蝕的方式將線路圖案刻蝕到銅板上。

印刷階段是將線路圖案印刷到PCB線路板上,以實現組件之間的連接。印刷通常采用金屬化墨水和絲網印刷技術,通過模板將導電墨水印刷到PCB線路板上,形成相應的電路連接。

裝配階段是將已印刷的PCB線路板與其他元器件進行組裝的過程。這包括焊接IC芯片、電容器、電感、電阻等元件,并采用SMT(SurfaceMountTechnology)技術將它們精確地焊接到PCB線路板上。

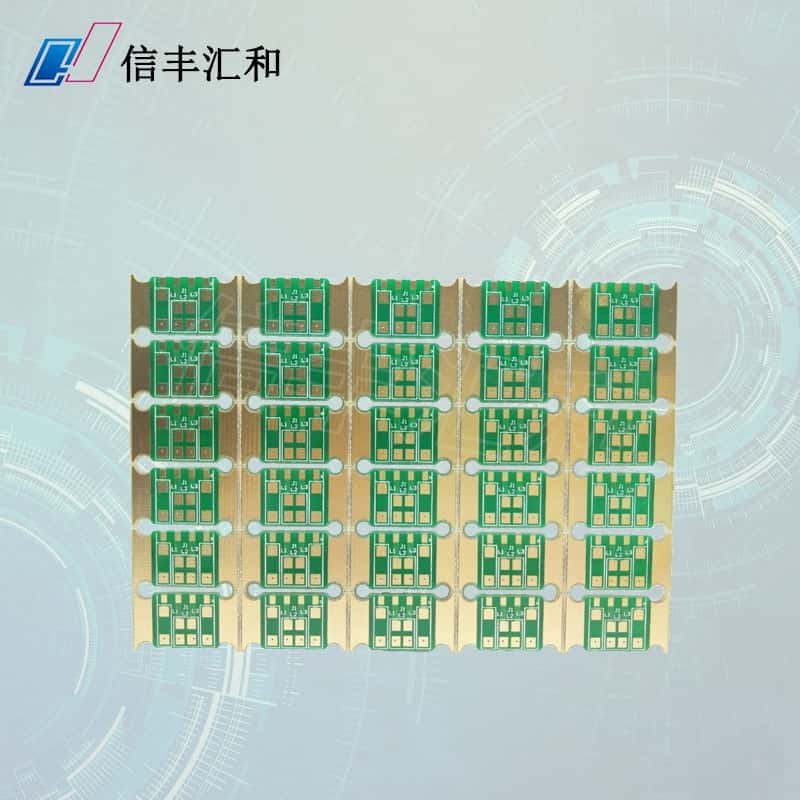

智能手機PCB線路板是什么,手機線路板的生產流程

最后,經過裝配的PCB線路板需要進行嚴格的測試以確保其質量和性能。常見的測試包括電子測試、自動光學檢測、X射線檢測等,以檢測任何可能存在的電路問題,如短路、斷路、焊接問題等。

智能手機PCB線路板的生產流程涉及多個關鍵環節,每個環節都需要嚴格控制和規范化制造。這不僅有助于提高PCB線路板的質量和可靠性,還能降低制造過程中的錯誤率和成本。因此,對于智能手機制造商來說,建立嚴格的質量管理體系、采用先進的制造技術和設備是非常重要的。

總之,智能手機PCB線路板的制造流程是一個復雜而關鍵的過程。對于智能手機的性能和可靠性來說,優質的PCB線路板是一項不可或缺的基礎。通過規范化制造流程,可以確保PCB線路板的質量、穩定性和可靠性,進而提高智能手機的整體品質和用戶體驗。
