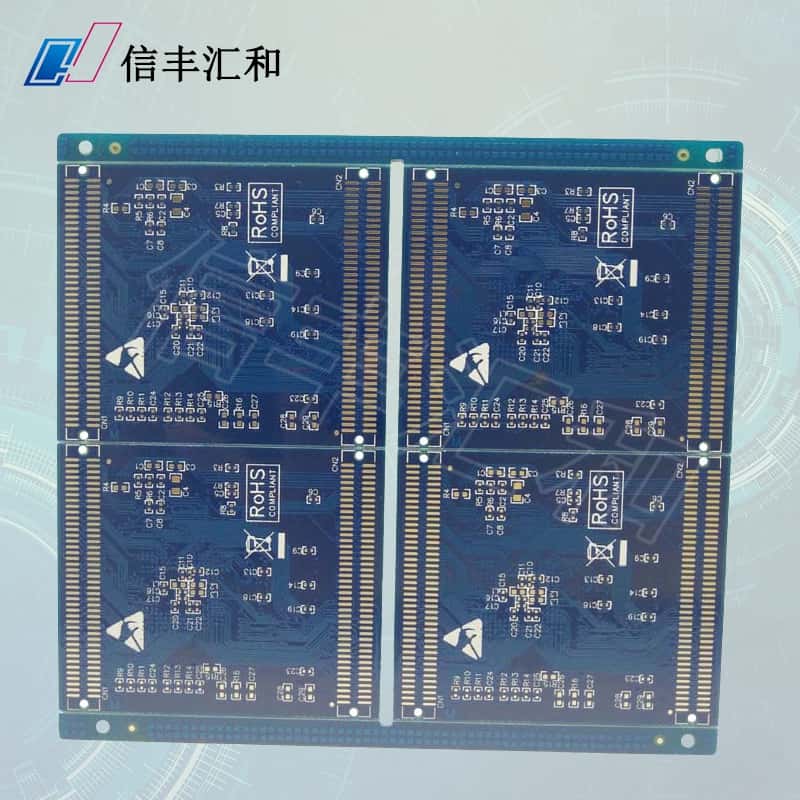

高密度印制電路板是一種應用廣泛的電子元器件，它在電子產品的制造過程中發揮著重要作用。通過在鉆孔層、技術層以及封裝層等方面的設計和優化，高密度印制電路板可以在有限的空間內承載更多的電子元件，從而提高了整個電路板的功效和性能。然而，高密度印制電路板存在著幾個缺點值得注意。

首先，高密度印制電路板的制造和加工成本較高。相比于傳統的印制電路板，高密度印制電路板需要更加先進的工藝和設備，從而導致制造成本的提高。特別是在設計復雜的多層印制電路板時，所需的工藝和設備更加復雜和昂貴，這無疑增加了電子產品的生產成本。

其次，由于高密度印制電路板的設計更加復雜，制造過程中容易出現錯誤。一旦設計或加工中的錯誤發生，往往需要耗費大量的時間和資源才能進行修復或重新制造，這極大地延長了產品的交付周期。

此外，高密度印制電路板容易受到電磁干擾和故障的影響。由于電子元件之間的距離非常接近，如果設計和制造過程中沒有進行良好的電磁屏蔽和干擾防護措施，就容易導致電磁干擾問題的出現。而且，由于高密度元件的接觸面積較小，更容易受到潮氣、腐蝕等環境因素的影響，從而增加了電路板發生故障的風險。

最后，高密度印制電路板的維修和升級困難。由于高密度印制電路板設計的緊湊性和復雜性，維修和更換電子元器件時很難進行精確的操作，容易引起其他元件的損壞。同時，高密度印制電路板往往需要定制化的設計，因此在需要進行升級和更換元器件時，很難找到完全匹配的替代品，從而讓產品的維護和升級變得更具挑戰性。

綜上所述，高密度印制電路板作為一種先進的電子元件，在電子產品的發展中具有重要的地位和作用。然而，它的制造成本高、易出錯、容易受到電磁干擾和故障的影響，以及維修和升級困難等缺點，仍然需要我們認真對待和解決。相信隨著科技的不斷進步和創新，高密度印制電路板將在未來得到更好的發展和應用。
