在 PCB 設計中,分層是非常重要的一步。通過將電路板分成不同的層,可以有效地控制電路板的復雜性,并幫助設計師更好地管理各個部分的電路和信號。下面,我們將詳細介紹什么是 PCB 分層,以及實現方式,以便更好地了解它的重要性。

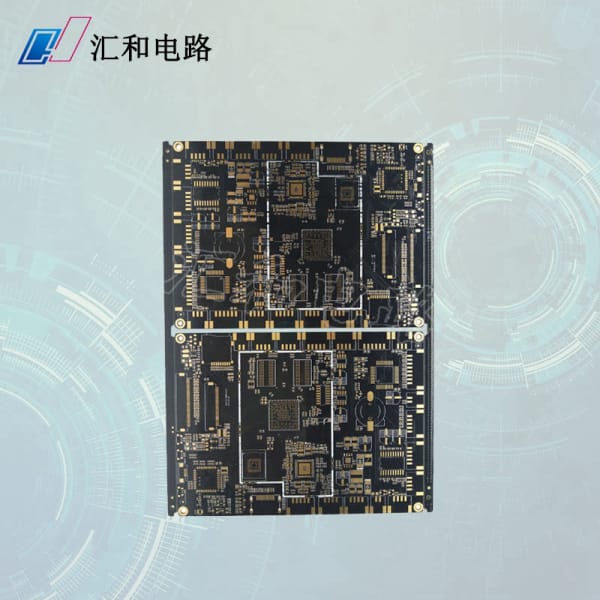

pcb 分層,pcb分層是什么意思?

什么是 PCB 分層?

PCB 分層是將電路板劃分成幾個獨立的層級結構的過程。它可以將不同的電路和信號分組并分配到不同的圖層中,從而在保證整個系統工作正常的情況下提高電路板的可靠性和穩定性。

PCB 分層可以在電路板上制作出多個金屬層,其中每個層上都有其獨特的布線。一般情況下,電路板制造商會為設計師提供4層、6層、8層甚至12層電路板,以使他們能夠為其設計提供足夠的空間來放置元件和路線電路。多層電路板使得 PCB 分層成為必要的設計步驟。

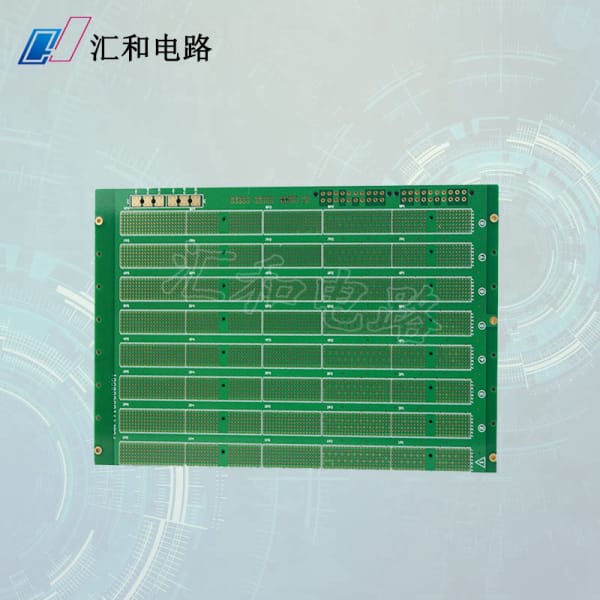

pcb 分層,pcb分層是什么意思?

PCB 分層的實現方式

在 PCB 設計中,分層的實現方式一般有兩種:

1. 內部層(Inner Layer):將電路板劃分成多個層級,其中內部層用于路由內部電路和信號。在制造 PCB 時,內部層是通過將銅箔層嵌在兩張 FR4 板之間來創建的。 PCB 的外部層的交替順序與內部層的數量相關。

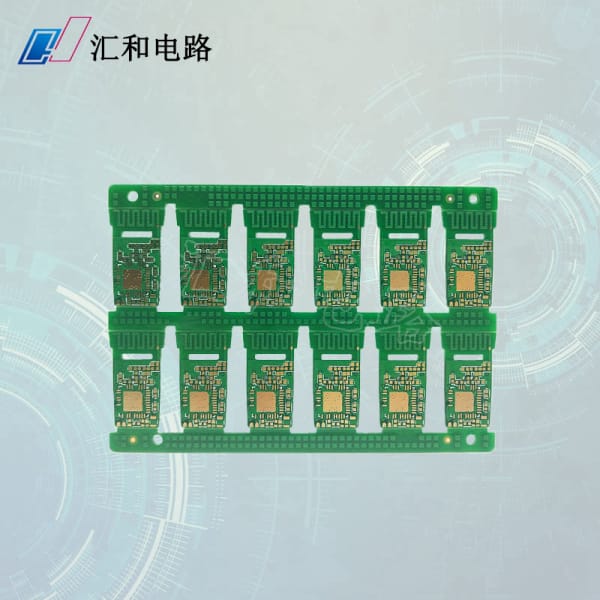

pcb 分層,pcb分層是什么意思?

2. 應用層(Copper Plane):此分層方法可用于建立一個每層都是平的連續銅面積。在這種情況下,電路板的每個層面都包括一個銅層,而底端和/或頂端通常是通過鉛垂直引出的。

需要注意的是,這兩種分層方式結構不同,也有各自的優點和缺點。應根據設計要求和制造成本來選擇合適的分層方式。

PCB 分層的重要性

電路板的核心任務是在不同的元件之間傳遞信號。因此,為實現這些信號傳遞功能,電路板的分層就顯得格外重要。以下是 PCB 分層對電路板的重要性:

1. 信號完整性:分層可以保持信號完整性,降低互相干擾和 Crosstalk 的概率。分層也可以減少電磁輻射并并且得出更好的信噪比。

2. 增加電路板密度:多層 PCB 可以將電路縱向展開并在整個電路板上分層,從而使得元件能夠分布更加緊湊,并減少 PCB 外延尺寸,以滿足更多的設計需求。

3. 減少線路長度:當 PCB 上布線過多時,相互干擾的概率會增加,并可能會導致噪音,干擾電磁等問題。PCB 分層可以將電路板的布線壓縮至更小的尺寸中,并降低相互干擾的可能性。

總結

在 PCB 設計中,分層是一項極其重要的步驟,可以提高電路板的可靠性和穩定性。通過分解不同的電路和信號,將其分組分配到不同的圖層中,可以更好地實現數據傳輸,減少互相干擾和噪音的發生,從而保留信號的完整性,使電路板能夠更加有效地工作。
